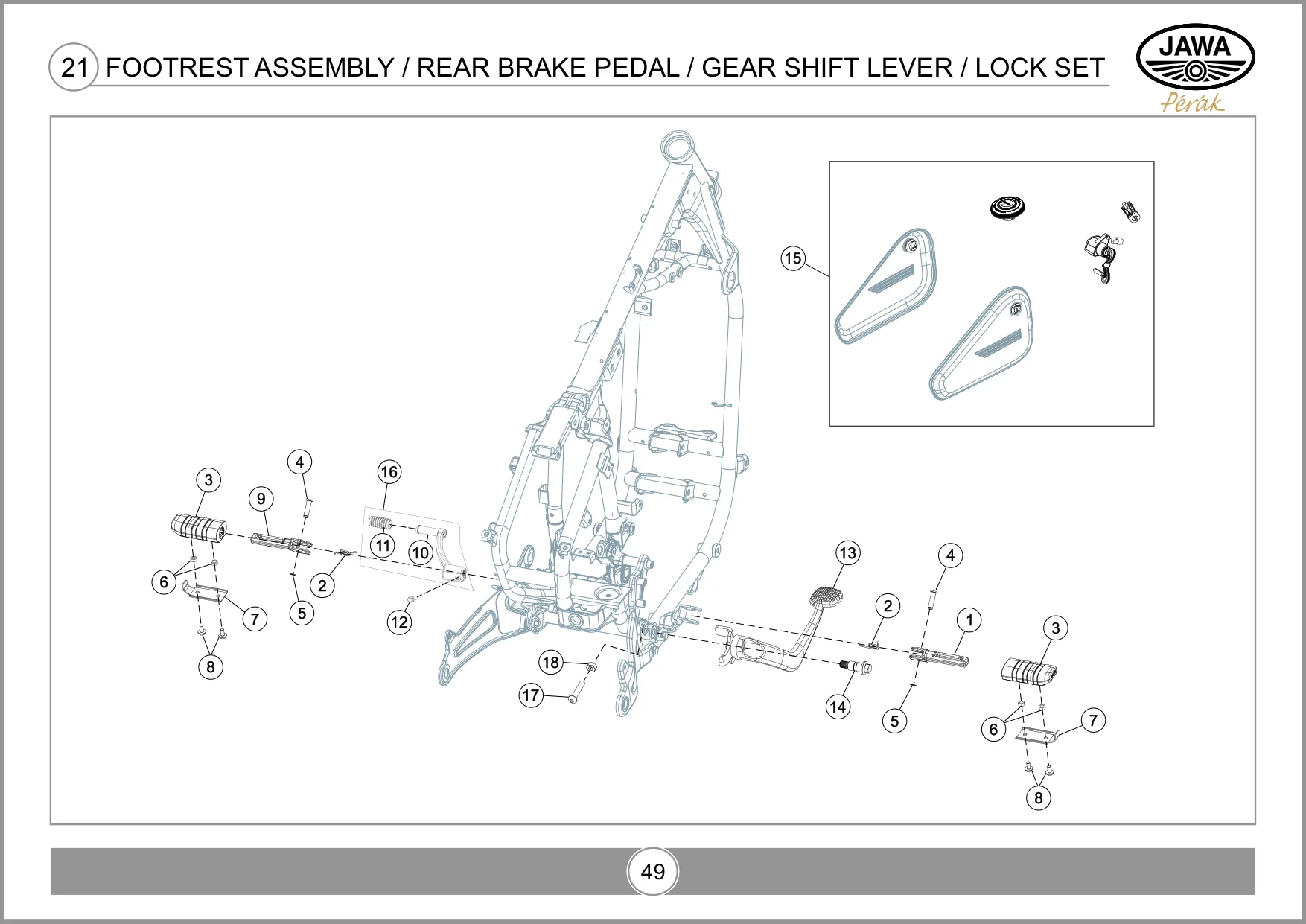

F06 — Подножки, педали, замок
Позиций в узле: 18. Выделите строку в таблице или точку на схеме.
| № поз. | Артикул | Наименование | Кол-во | Примечание | |
|---|---|---|---|---|---|
| 1 | T2201AKW0090N | TUBE FRONT FOOT REST RH | 1 | ||
| 2 | T2201AKW0130E | SPRING TORSION RIDER FOOTREST | 2 | ||
| 3 | T2201BKW0060N | FOOT REST GRIP | 2 | ||
| 4 | T2201AKW0140B | FOOTREST ROD PIVOT | 2 | ||
| 5 | MH01890000800 | SEEGER DIAMETER 5 UNI 7434 | 2 | ||
| 6 | T2201AKW0110N | SPACER FOOTREST GRIP | 4 | ||
| 7 | T2201AKW0100N | BRACKET FOOTREST GRIP | 2 | ||
| 8 | 95701-06012-00 | BOLT FL.6 X 12 | 4 | В каталоге также: BOLTFLANGE6X12(WHITE) | |
| 9 | T2201AKW0040N | TUBE FRONT FOOT REST LH | 1 | ||
| 10 | T0215DKW0020E | GEAR SHIFT LEVER COMPLETE | 1 | ||
| 11 | MH00590000400 | GRIP GEAR LEVER | 1 | ||
| 12 | SP0906029 | BOLT, HEX FLANGE SH - M6X20 | 1 | В каталоге также: FLANGE BOLT M6 X 20 (WHITE) | |
| 13 | T20010J30010N | REAR BRAKE LEVER SUB ASSY_J3 | 1 | ||
| 14 | T20010KW0100N | PIN PIVOT, REAR BRAKE PEDAL | 1 | ||
| 15 | T08000KW0200N | LOCK SET KIT | 1 | ||
| 16 | T0215DKW0010E | GEAR SHIFT LEVER ASSLY(SUB ASSEMBLY) | 1 | ||
| 17 | TSF0212012 | BUTTON HEAD SOCKET SCREW M6X30 | 1 | ||
| 18 | SF0301005 | NUT HEX M6X1X5X8XZN | 1 | В каталоге также: NUT HEX M6X1X5X8 |
